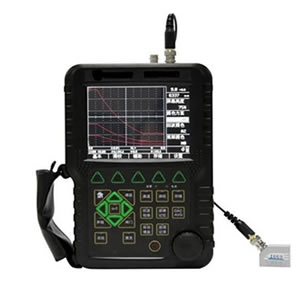

AT5100数字式超声波探伤仪简介
AT5100是一款便携式、全数字式超声波探伤仪,能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室,也可以用于工程现场。本仪器能够广泛地应用在制造业,钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的邻域,也广泛应用于航空航天、铁路交通、锅炉压力容器等邻域的在役安全检查与寿命评估。
AT5100数字式超声波探伤仪特点
- 全中文显示,主从式菜单,并设计有快捷键和数码飞轮,操作便捷、技术领先。
- 高性能安保电池模块便于拆装,可脱机独立充电,电池模块可连续工作八小时以上,仪器轻小便携。可单手把持,经久耐用,引领行业潮流。
- 检测范围:零界面入射-9999mm(钢中、纵波),可连续调节
- 脉冲幅度:低(300v)、中(500v)、高(700V)分级选择,适用探头范围广。
- 脉冲宽度:在(0.1-0.5)μs范围内连续调节,以匹配不同频率的探头
- 探头阻尼:100Ω200Ω400Ω可选,满足灵敏度以及分辨率的不同工作要求。
- 工作方式:直探头、斜探头、双晶探头、穿透探头。
- 硬件实时采样:高分辨率10位AD转换器,采用速度160MHz,波形高度保真。
- 检测方式:正半波、负半波、全波、射频检波。
- 滤波频带:(0.2-20)MHz,根据探头频率全自动匹配,无需手动设置。
- 闸门度数:单闸门和双闸门读数方式可选,闸门内峰值度数。
- 增益:总增益量110dB,设0,0.1dB、2dB、6dB步进值,独特的全自动增益调节及扫查增益功能,使探伤既快捷有准确。
- 闸门报警:门位、门宽、门高任意可调,B闸门可选择设置进波报警和失波报警,闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。
- 数据储存:100组探伤参数通道,可预先调校好各类探头和仪器的组合参数,自由设置各行探伤标准,可储存1000幅探伤回波信号及参数,实现储存、读取及通过UBS接口传输。
AT5100数字式超声波探伤仪功能
- 探伤标准:内置各行业常用探伤标准,直接调用,方便、快捷
- 焊缝图示:可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置
- 自动校准:探头零点和探头角度(K值)自动校准功能,声速自动测量功能。
- 波峰记忆:实时检索缺陷最高波,记录缺陷最大值。
- Φ值计算:直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸。
- 缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置。
- 缺陷定量:缺陷当量dB值实时显示。
- 缺陷定性:通过回波包洛波形,方便人工经验判断。
- DAC/AVG:曲线自动生成,取样点不受限制,并可以补偿和修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
- AWS D1.1:美国焊接学会标准,为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算,提高检测效率。(可选)
- 裂纹测高:利用端点衍射波自动测量、计算裂纹高度。
- 门内展宽:放大回波细节,便于回波分析。
- 连续记录:实时记录波形,储存、回放。
- 波形冻结:冻结屏幕上显示的波形,便于缺陷分析。
- 回波编码:以不同颜色显示1-6次回波显示区,便于判断缺陷位置。
- 实时探伤日期、时间的跟踪记录,并记录储存。
- UBS2.0高速通讯传输接口。
- 高容量锂电池模块,在线充电和脱机充电两种充电方式,方便探伤人员使用。
详细参数
