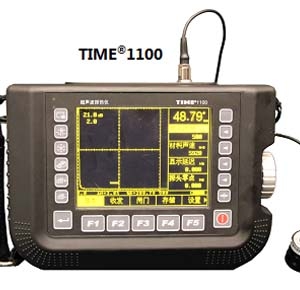

TIME1100超声波探伤仪概述
TIME1100超声波探伤仪是一款全新设计的具有多处创新点的全数字化超声波探伤仪，检测速度快、精度高、波形稳定。微小缺陷的检出率高，超声回波信号分析采用DSP处理技术，目标缺陷信号识别快，探伤波形显示采样平滑滤波技术，关键性能指标与国际同类产品相近或超出。能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、疏松、气孔等)的检测。真正实现铸件、锻件、板材、焊缝检测全无忧! 广泛应用在航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域！
TIME1100超声波探伤仪功能特点
- 峰值记忆功能
- 快速旋钮调节、操作便捷
- A、B型显示方式
- 缺陷当量计算
- 具有回波包络显示功能
- 具有防水功能
- EL高亮图形点阵显示屏、无视角限制、不受温度阳光影响
- 多达10个独立探伤通道
- 能够存储500幅A扫描图形
- 具有独立的双闸门设置和报警功能
- 锂电池、无记忆性，连续工作时间可达8小时以上
- 探头角度和K值两种输入方式
- 可以直接驱动U盘
- 能够跟PC机通讯，有功能强大的Windows数据处理软件
- 重复发射频率可以达到1KHz
- 超高的采样频率，射频波形细节尽现
- 具有波形冻结功能
TIME1100超声波探伤仪技术参数
- 探测范围：2.5～ 5000mm
- 材料声速：1000～ 9999m/s
- 工作频率：0.2～15MHz（低频0.2～1，中频0.5～4，高频2～15）
- 增益调节：110dB（0.2、0.5、1、2、6、12步进）
- 动态范围：≥ 34dB
- 垂直线性误差：≤ 3%
- 水平线性误差：≤ 0.2%
- 灵敏度余量：≥60dB（深200mmΦ2平底孔）
- 数字抑制：（0 ～ 80）%，不影响线性与增益
- 检波方式：正半波，负半波，全波和射频
- 脉冲移位：—20μs～3400μs
- 探头延迟：0～99.99μs，分辨率0.0125μs
- 扫描分辨率：0.1mm（2.5～ 99.99mm）， 1mm（100～ 5000mm）
- 外形尺寸：243×173×85mm
- 重量：1．5Kg（含电池）
TIME1100超声波探伤仪基本配置
- TIME1100超声波探伤仪主机
- 直探头2.5MHz20
- 斜探头5MHz8×9K2
- 探头连接电缆
- 3A/9V电源适配器
- 耦合剂
- USB连接线
- 锂电池
