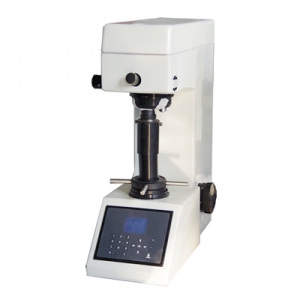

HV-50维氏硬度计概述
HV-50为台式维氏硬度计，维氏硬度试验测量范围宽，从很软的材料（几个维氏硬度单位）到很硬的材料（3000个维氏硬度单位）都可测量；最大的优点在于其硬度值与试验力的大小无关，只要材料硬度均匀，可以任意选择试验力，其硬度值不变，具有一个统一的标尺；这点相比洛氏硬度试验要优越。
维氏硬度计试验的试验力可以小到10gF，压痕非常小，特别适合测试薄小材料。但同时有较高的试验技术要求，对于试样表面的光洁度要求较高，通常需要制作专门的试样。条件允许下，尽量选大试验力，通常压痕长度在200um左右时，测量相对方便准确；同时考虑材料厚度大于1.5倍压痕长度。
HV-50维氏硬度计符合标准
- 国家标准：GB/T4340.1 《金属材料 维氏硬度试验 第1部分：试验方法》
- 国家标准：GB/T4340.2 《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》
- 检定规程：JJG151 《中华人民共和国国家计量检定规程:金属维氏硬度计》
- 国际标准：ISO 6507
- 美国标准：ASTM E384
HV-50维氏硬度计功能特点
- 小负荷维氏硬度标尺的选择
- LCD屏同步显示试验力的变换
- 压痕对角线长度通过面板的键入，使硬度示值在LCD屏直接读出
- 根据不同的材料可选择硬度间的转换对照
- 采用可调冷光源测量系统等
维氏硬度计的示值重复性
| 标准块的硬度范围 | 示值重复性（%） | ||
|---|---|---|---|
| HV5～HV100 | HV0.2～＜HV5 | ＜HV0.2 | |
| ≤225HV | ≤6.0 | ≤12.0 | ≤12.0 |
| ＞225HV | ≤4.0 | ≤8.0 | ≤10.0 |
维氏压痕测量装置的分辨力和最大允许误差
| 压痕对角线长度d/mm | 测量装置的分辨力 | 最大允许误差 |
|---|---|---|
| d≤0.040 | 0.2um | ±0.4um |
| d＞0.040 | 0.5%d | ±0.8%d |
详细参数
| 技术参数 | |
| 试验力 | 9.8N(1kgf)、49N(5kgf)、98N（10kgf)、196N（20kgf） 294N（30kgf）、490N（50kgf） |
|---|---|
| 试验力施加方式 | 自动加卸 |
| 试验力保荷时间 | 5~60s |
| 最小测试单位 | 0.5um |
| 示值允许误差 | ±3.0% |
| 试件最大高度 | 160mm |
| 压头中心到机壁距离 | 135mm |
| 电源 | AC220V/50Hz |
| 外形尺寸 | 540*270*650mm |
| 主机重量 | 35kg |
| 标准配置 | |
| 主机 | HV-50维氏硬度计 |
| 砝码 | 砝码 4只 |
| 硬度块 | 维氏硬度块 2块 |
| 测试样品台 | 大、中、“V”型试台 各1只 |
| 测微目镜 | 10X测微目镜 1只 |
| 其他 | 水平调节螺钉 4只 电源线 1根备用保险丝(0.5A) 2只 |
| 随机文件 | 产品合格证 1份产品使用说明书 1份 |
| 可选附件 | |
| 硬度计压头 | 维氏压头 |
| 硬度块 | 维氏硬度块 |
