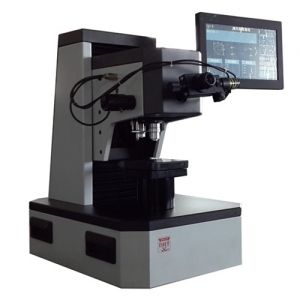

JMHVS-1000精密数显显微硬度计概述
JMHVS-1000为台式数显显微维氏硬度计，维氏硬度试验测量范围宽，从很软的材料（几个维氏硬度单位）到很硬的材料（3000个维氏硬度单位）都可测量；最大的优点在于其硬度值与试验力的大小无关，只要材料硬度均匀，可以任意选择试验力，其硬度值不变，具有一个统一的标尺；这点相比洛氏硬度试验要优越。
维氏硬度计试验的试验力可以小到10gF，压痕非常小，特别适合测试薄小材料。但同时有较高的试验技术要求，对于试样表面的光洁度要求较高，通常需要制作专门的试样。条件允许下，尽量选大试验力，通常压痕长度在200um左右时，测量相对方便准确；同时考虑材料厚度大于1.5倍压痕长度。
JMHVS-1000精密数显显微硬度计符合标准
- 国家标准：GB/T4340.1 《金属材料 维氏硬度试验 第1部分：试验方法》
- 国家标准：GB/T4340.2 《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》
- 检定规程：JJG151 《中华人民共和国国家计量检定规程:金属显微硬度计》
- 国际标准：ISO 6507
- 美国标准：ASTM E384
JMHVS-1000精密数显显微硬度计功能特点
- 通过按键能调节测量光源强弱
- 并能预置，试验力保持时间
- 该机采用独特的压痕测量转换和测微目镜一次测量读数机构
- 使用方便，测量精度高
- 软件内置硬度值换算表
- 硬度计还可根据用户特殊要求配制摄影装置，能对所测压痕和材料金相组织进行拍摄
维氏硬度计的示值重复性
| 标准块的硬度范围 | 示值重复性（%） | ||
|---|---|---|---|
| HV5～HV100 | HV0.2～＜HV5 | ＜HV0.2 | |
| ≤225HV | ≤6.0 | ≤12.0 | ≤12.0 |
| ＞225HV | ≤4.0 | ≤8.0 | ≤10.0 |
维氏压痕测量装置的分辨力和最大允许误差
| 压痕对角线长度d/mm | 测量装置的分辨力 | 最大允许误差 |
|---|---|---|
| d≤0.040 | 0.2um | ±0.4um |
| d＞0.040 | 0.5%d | ±0.8%d |
详细参数
| 技术参数 | |
| 硬度测量范围 | 5~2500HV |
|---|---|
| 试验力 | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N) |
| 试验力施加方式 | 自动（加荷、保荷、卸荷） |
| 测量显微镜放大倍率 | 100X（观察） 400X(测试) |
| 试验力保荷时间 | 5~60s |
| 最小测试单位 | 0.0625µm |
| 试件最大高度 | 180mm |
| 压头中心到机壁距离 | 110mm |
| X-Y试台 | 尺寸：100*100mm 最大移动：25*25mm |
| 电源 | AC220V+5%，50-60Hz |
| 外形尺寸 | 490*320*530mm |
| 主机重量 | 60kg |
| 标准配置 | |
| 主机 | JMHVS-1000精密数显显微硬度计 |
| 压头 | 维氏压头 |
| 砝码 | 砝码轴 1根 砝码 6只 |
| 硬度块 | 显微硬度块 2块 |
| 测试样品台 | 十字试台 1只 薄片夹持台 1只 平口夹持台 1只 细丝加持台 1只 |
| 测微目镜 | 10x测微目镜 1只 |
| 其他 | 螺丝刀 2把 水平调节螺钉 4只备用灯泡（6V/12W) 2只 备用保险丝1A 2只水平仪 1只 |
| 随机文件 | 产品合格证 1份产品使用说明书 1份 |
| 可选附件 | |
| 硬度计压头 | 维氏压头 |
| 硬度块 | 维氏硬度块 |
| 维氏硬度计 | 维氏硬度计选型 |
| 硬度计资料下载 | |
| 产品资料 | JMHVS-1000精密数显显微硬度计产品资料 |
| 说明书 | JMHVS-1000精密数显显微硬度计说明书 |
