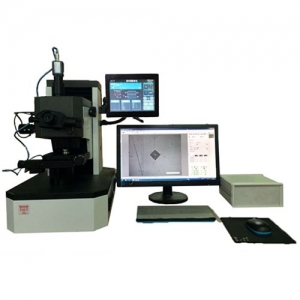

JMHVS-1000-XYZ全自动精密显微硬度计概述
JMHVS-1000-XYZ为台式全自动精密显微硬度计，维氏硬度试验测量范围宽，从很软的材料（几个维氏硬度单位）到很硬的材料（3000个维氏硬度单位）都可测量；最大的优点在于其硬度值与试验力的大小无关，只要材料硬度均匀，可以任意选择试验力，其硬度值不变，具有一个统一的标尺；这点相比洛氏硬度试验要优越。
维氏硬度计试验的试验力可以小到10gF，压痕非常小，特别适合测试薄小材料。但同时有较高的试验技术要求，对于试样表面的光洁度要求较高，通常需要制作专门的试样。条件允许下，尽量选大试验力，通常压痕长度在200um左右时，测量相对方便准确；同时考虑材料厚度大于1.5倍压痕长度。
JMHVS-1000-XYZ全自动精密显微硬度计符合标准
- 国家标准：GB/T4340.1 《金属材料 维氏硬度试验 第1部分：试验方法》
- 国家标准：GB/T4340.2 《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》
- 检定规程：JJG151 《中华人民共和国国家计量检定规程:金属维氏硬度计》
- 国际标准：ISO 6507
- 美国标准：ASTM E384
JMHVS-1000-XYZ全自动精密显微硬度计功能特点
- XYZ样品移动控制: 系统提供XY电动移动样品台和Z轴控制；可用软件控制也可手动调节；XY可同时运动；XYZ可用键盘方向键微调精确到位
- 加载模式和路径设置: 系统提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等；加载点坐标可任意设置
- 自动边缘扫描: 沿样品边缘自动扫描并自动找到拐点如齿顶齿根等
- 自动加载、调焦和测量：系统按设定的加载模式多点自动加载、自动调焦和自动测量,并自动绘制硬化曲线；一键完成
- 硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HB、HR等；可对球面圆柱面样品测量值进行修正；可对样品测量值进行有效验证
维氏硬度计的示值重复性
| 标准块的硬度范围 | 示值重复性（%） | ||
|---|---|---|---|
| HV5～HV100 | HV0.2～＜HV5 | ＜HV0.2 | |
| ≤225HV | ≤6.0 | ≤12.0 | ≤12.0 |
| ＞225HV | ≤4.0 | ≤8.0 | ≤10.0 |
维氏压痕测量装置的分辨力和最大允许误差
| 压痕对角线长度d/mm | 测量装置的分辨力 | 最大允许误差 |
|---|---|---|
| d≤0.040 | 0.2um | ±0.4um |
| d＞0.040 | 0.5%d | ±0.8%d |
详细参数
| 技术参数 | |
| 硬度测量范围 | 5~2500HV |
|---|---|
| 试验力 | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N) |
| 试验力施加方式 | 自动（加荷、保荷、卸荷） |
| XYZ样品台和移动控制 | 系统提供XY电动移动样品台和Z轴控制： 1.XY行程:50mm*50mm台面尺寸:110mmX110mm,位移重复精度< 2um；XYZ位移分辨率可达0.1um；行程和尺寸可定制 2.自动边缘扫描：沿样品边缘自动扫描并描绘样品边缘整体图，供加载路径规划使用，适合于需要在样品的特定位置上的硬度测量 3.XYZ移动速度均可调 4.可按方向按钮或键盘方向键，或通过输入移动距离等移动或升降 |
| 加载模式和路径设置 | 加载路径设置提供如下模式： 1.沿线；2.沿线带角度；3.自由点击；4.横向沿线；5.纵向沿线； 6.沿曲线多条线；7.沿曲线矩阵；8.圆弧；9.齿心；10.齿顶平行；11.自动沿边缘带角度；12.自动沿边缘矩阵；13.圆心。新的模式可定制添加 |
| 全自动测量 | 按设定的加载路径逐点自动加载、自动调焦和自动测量压痕计算硬度值,并自动绘制硬化曲线；一键完成: 1.可设置最小HV，测量到达该值后自动停止 2.测量完成后，可在原路径上继续加点测量 3.每点测量图像被保存可用于最后手动修正；修正时只需要鼠标拖拉压痕四边形边框，硬度测量值、统计、和测量像册等自动更新 |
| 摄像头和标定管理 | 1.130万像素 USB2.0 CMOS 专用于显微镜测量摄像头(3百万像素摄像头可选） 2.可用硬度标定块或标定尺两种方法标定摄像头 3.为了提高测量准确度，可对不同试验力分别标定，系统自动载入 |
| 硬度值转换、修正、有效验证 | 1.硬度转换：测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等； 2.硬度修正：可对球面或圆柱面样品测量值进行修正； 3.有效验证：根据测得的硬度值，计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离 |
| 数据统计 | 自动计算硬度的平均值、方差、Cp、Cpk等统计值 |
| 硬化曲线 | 自动绘制硬化曲线： 1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线； 2.可绘制HV对XY 的 3D 硬化曲线图 |
| 数据储存 | 原始测量数据和图像等可保存于文档供以后调出打出报告；一个文件保存一个测量的所有数据 |
| 测试报告 | 自动生成WORD或EXCEL文档报表；报表格式可定制；标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等 |
| 努氏硬度 | 可设置为努氏硬度测量 |
| 断裂韧性 | 可设置为测量压痕断裂韧性 |
| 其他功能 | 包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等；文档标注可在图像上输入文字、清单、和图片等 |
| 标准配置 | |
| 主机 | JMHVS-1000-XYZ全自动精密显微硬度计 |
| 压头 | 显微硬度计压头 |
| 砝码 | 砝码轴 1根 砝码 6只 |
| 硬度块 | 显微硬度块 2块 |
| 测试样品台 | 十字试台 1只 薄片夹持台 1只 平口夹持台 1只 细丝加持台 1只XYZ电动位移工作台 1只 Z轴马达接线 1根XY步进驱动箱 1只 |
| 测微目镜 | 10x测微目镜 1只 |
| 其他 | 螺丝刀 2把 水平调节螺钉 4只备用灯泡（6V/12W) 2只 备用保险丝1A 2只Z轴马达接线 1根电源线 1根 XY步进驱动箱 1只 XY连接线 1根 USB连接线 1根130万专用摄像头 1只 RS232串口线 1根 |
| 随机文件 | 产品合格证 1份产品使用说明书 1份加密狗 1只软件安装光盘 1片 |
