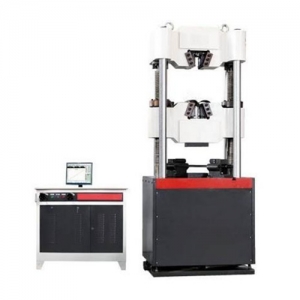

DUM-**W系列微机控制电液伺服万能试验机（四立柱双丝杠型）

主机采用油缸下置式主机，间隙密封油缸、四立柱、双丝杠框架结构（俗称六立柱）。由于采用四立柱框架结构，做大尺寸试样压缩试验时，主机结构稳定性极好。上试验空间用于拉伸试验，下试验空间可用于试样的压缩、弯曲和剪切试验（需增加相应辅具）。下横梁升降采用摆线轮减速机、链轮、链条、丝杠副传动，实现拉伸、压缩空间的调整。主油缸采用珩磨油缸，油压传感器测力。自动液压夹紧系统，装夹试样方便，稳定性好。配置相关附具可完成钢筋，金属试样、钢铰线（主机需改动），电缆，紧固件，混凝土等样品的试验。

货　　号：G56A320464D239
品　　牌：东华牌
计量单位：台

销售价：￥0

购买数量：

收藏此商品

功能特点：

主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

试验操作和数据处理符合GB228-2010《室温材料金属拉伸试验方法》的要求。

u 四立柱双丝杠结构具有最合理的工作位置和受力状态。

u 按试样的要求定做试验空间并配置相关附具可完成钢筋，钢铰线，电缆，紧固件，混凝土等样品的试验

u 液压夹紧装置可自主调整夹持速度（可根据客户要求配置点动式夹持装置）

u 可根据要求选择负荷传感器或油压传感器，有效提高试验量程范围和力值准确性。

u 油缸下置式结构可降低主机高度，降低试验重心，减少破断冲击力对机器的损伤。

u 配备光电编码器后可准确测量横梁移动距离。

u 一体式油源设计使整机结构更加紧凑合理，减少占地面积。

u 可提供手动和自动双控系统，自主选择操作方式。

u 基于集成技术的内置式控制卡，减少连线，提高试验实时控制和实时采集功能，提高产品稳定性。

技术参数

型号	DUM-300W	DUM-500W	DUM-600W	DUM-1000W		DUM-1500W				DUM-2000W
最大试验力（KN）	300	500	600	1000		1500				2000
测力范围	4%～100%（或者1%～100%精密级）
试验力示值相对误差	优于示值的±1%（≤±0.5%精密级）
变形精度	优于示值的±1%（≤±0.5%精密级）
拉伸空间（mm）	550	550	550	650			800		800
压缩空间（mm）	≥500			650
夹持方式	液压自动夹紧
圆试样夹持直径（mm）	Φ10-Φ32	Φ13-Φ40	Φ13-Φ40	Φ26-Φ60	Φ40-Φ60				Φ40-Φ60
扁试样夹持厚度（mm）	0-15	0-15	0-30	0-40	0-40				0-40
剪切试样直径（mm）	10（选配，非标配）
上下压板尺寸（mm）	Φ160(另选204×204)
弯曲支点间最大距离	可选
油泵电机功率	1.5KW			3KW				5KW
横梁上下移动电机功率	1KW
变形测量装置	光电编码器或者电子引伸计
安全保护装置	软件保护和机械限位保护
