时代TIME3200粗糙度仪


查看大图

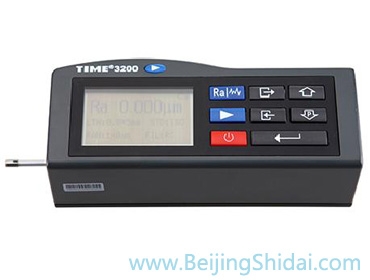

时代TIME3200粗糙度仪

北京时代TIME3200手持式粗糙度仪可测量十多个粗糙度参数,多种机加工零件的表面,方便携带适用于生产现场,配合不同传感器测头,能实现曲面、小孔、沟槽、深槽等复杂工件表面的粗糙度测量。

  • 货  号:G56931AB62471B
  • 品  牌:时代之峰
  • 计量单位:
  • 销售价: ¥0
购买数量:
  (库存9999+)
app hook

TIME3200粗糙度仪概述

TIME3200为手持式粗糙度仪,适用于生产现场,可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算机相应的参数,在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出,与PC机进行通讯,通过PC软件获得更丰富的测试结果分析及试验报告处理等。

TIME3200粗糙度仪采用高精度电感传感器,测量值稳定精确,可测量13个粗糙度参数,多种机加工零件的表面,方便携带适用于生产现场,配合不同传感器测头,能实现曲面、小孔、沟槽、深槽等复杂工件表面的粗糙度测量。

TIME3200粗糙度仪测量原理

测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗糙度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号,该信号经过放大及电平转换之后进入数据采集系统,DSP芯片将采集的数据进行数字滤波和参数计算,测量结果在液晶显示器上读出,也可在打印机上输出,还可以与 PC 机进行通讯。

TIME3200粗糙度仪符合标准

  • 计量检定规程:JJF 1105-2018 触针式表面粗糙度测量仪校准规范
  • 国家标准:GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
  • 国家标准:GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》
  • 符合ISO和GB标准,同时兼容DIN、ANSI、JIS标准

TIME3200粗糙度仪功能特点

  • 测头采用高精度电感传感器。
  • 可测量13个粗糙度参数,适用多种机加工表面粗糙度值测量。
  • 四种滤波方式RC、PC-RC、GAUSS、D-P。
  • 采用机电一体化的设计方案,体积小巧,方便携带,适合现场快速测量。
  • LCD液晶显示屏,菜单操作方式,可显示测量参数及波形轮廓。
  • 采用 DSP 芯片进行控制和数据处理,速度快,功耗低。
  • 具有传感器触针位置指示。
  • 具有自动关机、记忆及各种提示说明信息。
  • 连接时代TA系列微型打印机,实现粗糙度仪测量数据和图形现场打印。
  • 标准RS232接口,支持与PC通讯。
  • 内置锂离子充电电池及充电控制电路,容量高、无记忆效应,连续工作时间大于20小时。
  • 可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。

TIME3200粗糙度仪技术参数

  • 测量参数:Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
  • 测量范围:Ra:0.025-12.5um
  • 显示范围:
    1. Ra、Rq:0.005-16um
    2. Rz、Ry、Rt、Rp、Rv、Rmax、R3z:0.02-160um
    3. RS、RSm:1mm
    4. Rmr:0-100%Rt
    5. Rsk:0-100%
  • 量程范围:±20um、±40um、±80um
  • 最高显示分辨率:0.001um
  • 滤波方式:RC、PC-RC、GAUSS、D-P
  • 取样长度:0.25mm、0.8mm、2.5mm、自动
  • 评定长度:1L-5L(可选,L为取样长度)
  • 测量行程长度:3L-7L(可选,L为取样长度)
  • 最大驱动行程长度:17.5mm/0.71inch
  • 最小驱动行程长度:1.3mm/0.052inch
  • 示值误差:≤±10%
  • 示值变动性:≤6%
  • 针尖角度:90°
  • 显示方式:128×64点阵液晶(带背光)
  • 工作环境:
    1. 温度:0ºC~40ºC
    2. 相对湿度:小于90%
  • 重量:440g
  • 外型尺寸:140×52×48mm

TIME3200粗糙度仪基本配置

  • TIME3200粗糙度仪主机
  • TS100标准传感器
  • 电源适配器
  • 多刻线样板
  • 传感器护套
  • 小支架
  • 仪器箱
  • 使用说明书
  • 随机文件

TIME3200粗糙度仪可选附件

  • 粗糙度仪选型
  • 粗糙度仪传感器
  • 粗糙度仪测量平台
  • 接长杆
  • 侧向转接杆
  • 上位机软件
