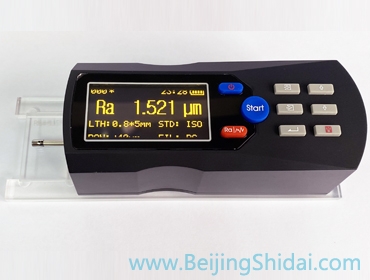

时代AR220/ARS220粗糙度仪

AR220/ARS220粗糙度仪测量原理

测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与 PC 机进行通讯。

AR220/ARS220粗糙度仪符合标准

• 计量检定规程：JJF 1105-2018 触针式表面粗糙度测量仪校准规范
• 国家标准：GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
• 国家标准：GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法　接触(触针)式仪器的标称特性》
• 符合ISO和GB标准，同时兼容DIN、ANSI、JIS标准

AR220/ARS220粗糙度仪功能特点

• 多量程多参数Ra、Rz、Rq、Rt、Rp、Rv、R3z等13个参数
• 配有蓝牙模块，可实现手机APP无线同步操作仪器
• 采用ARM进行控制和数据处理，速度快，功耗低
• 软件移植了实时操作系统，支持多任务并行处理
• 128*64高亮度OLED显示屏，自发光，宽温度、全视角
• 显示信息丰富、直观、可显示全部参数及图形
• 兼容ISO、DIN、ANSI、JIS多个国家标准
• 内置充电锂电池，可显示充电过程指示，操作者可随时了解充电程度
• 有剩余电量指示图标，提示用户及时充电
• 大容量数据存储，机内FLASH可存储200组原始数据及波形
• 可扩展Micro SD卡存储，最大可达16G
• 兼容多种传感器：标准传感器、小孔传感器、沟槽传感器、深槽传感器
• 优化了传感器结构，测值更加稳定
• 内置无线模块，支持无线打印和无线数据传输
• 使用USB接口，可连接电脑和打印机，可实现嵌入式软件在线升级，可选的蓝牙打印功能

AR220/ARS220粗糙度仪技术参数

• 测量参数：Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
• 量程范围：±20um、±40um、±80um
• 测量范围：Ra:0.025-12.5um
• 显示范围：
  1. Ra、Rq：0.005-16um
  2. Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160um
  3. RS、RSm：1mm
  4. Rmr：0-100%Rt
  5. Rsk：0-100%
• 最高显示分辨率：0.001um
• 滤波方式：RC、PC-RC、GAUSS、D-P
• 取样长度：0.25mm、0.8mm、2.5mm、自动
• 评定长度：1L-5L(可选，L为取样长度)
• 测量行程长度：3L-7L(可选，L为取样长度)
• 最大驱动行程长度：17.5mm/0.71inch
• 最小驱动行程长度：1.3mm/0.052inch
• 示值误差：≤±10%
• 示值变动性：≤6%
• 传感器性能指标：
  1. 检测原理：电感式
  2. 测量范围：160um
  3. 针尖半径：5um
  4. 针尖材料：金刚石
  5. 触针测力：4mN(0.4gf)
  6. 触针角度：90°
  7. 导头纵向半径：45mm
• 显示方式：128×64OLED点阵液晶(带背光)
• 电源：内置可充电锂电池
• 工作环境：
1. 温度：0ºC～40ºC
2. 相对湿度：小于90%
• 重量：440g
• 外型尺寸：140×52×48mm
