时代ARS260粗糙度仪


查看大图

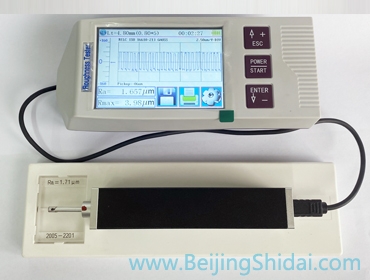

时代ARS260粗糙度仪

北京时代ARS260表面粗糙度仪拥有320um大量程,可测量二十多个粗糙度参数,采用主机、驱动器、传感器组合式结构,可一体式亦可分体式测量,配合不同传感器测头,能实现曲面、小孔、沟槽、深槽等复杂工件表面的粗糙度测量。

  • 货  号:G5F36796D68590
  • 品  牌:时代光南
  • 计量单位:
  • 销售价: ¥0
购买数量:
  (库存9999+)
app hook

ARS260粗糙度仪概述

ARS260表面粗糙度仪拥有320um大量程,采用主机、驱动器、传感器组合式结构,可一体式亦可分体式测量,根据选定的测量条件计算相应的参数,在液晶显示器上显示全部测量结果及图形,与PC机进行通讯,通过PC软件获得更丰富的测试结果分析及试验报告处理等。

ARS260粗糙度仪采用高精度电感传感器,测量值稳定精确,可测量21个粗糙度参数,多种机加工零件的表面,方便携带适用于生产现场,配合不同传感器测头,能实现曲面、小孔、沟槽、深槽等复杂工件表面的粗糙度测量。

ARS260粗糙度仪测量原理

测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗糙度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号,该信号经过放大及电平转换之后进入数据采集系统,DSP芯片将采集的数据进行数字滤波和参数计算,测量结果在液晶显示器上读出,也可在打印机上输出,还可以与 PC 机进行通讯。

ARS260粗糙度仪符合标准

  • 计量检定规程:JJF 1105-2018 触针式表面粗糙度测量仪校准规范
  • 国家标准:GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
  • 国家标准:GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》
  • 符合ISO和GB标准,同时兼容DIN、ANSI、JIS标准

ARS260粗糙度仪功能特点

  • 主机、驱动器、传感器组合式结构,可一体式亦可分体式测量,使用方便, 体积小,重量轻
  • 320um的大量程,多达21个粗糙度参数
  • 480×320 TFT彩色液晶显示,数字/图形显示;亮度可调,宽视角
  • 采用DSP芯片进行控制和数据处理,速度快,功耗低
  • 显示信息丰富、直观、可显示全部参数及图形
  • 兼容ISO、DIN、ANSI、JIS等美国、德国、日本、英国多个国家标准
  • 内置3200mAh锂离子充电电池及充电控制电路,容量高、无记忆效应
  • 有剩余电量指示图标,提示用户及时充电
  • 具有传感器触针位置指示功能
  • 可显示充电过程指示,操作者可随时了解充电程度
  • 连续工作时间大于50小时
  • 大容量数据存储,可存储100组粗糙度仪原始数据及波形
  • 可连接专用打印机,现场打印测量结果
  • 实时时钟设置及显示,方便数据记录及存储
  • 具有自动休眠、自动关机等节电功能
  • 可靠防电机走死电路及软件设计,高稳定性
  • 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息
  • 多语言选择
  • 校准样块采用光学玻璃基体,精度高,不易划伤,使用寿命长
  • 可选配曲面传感器、小孔传感器、沟槽传感器、测量平台、传感器护套、接长杆等附件

ARS260粗糙度仪技术参数

  • 测量参数:Ra、Rz=Ry(JIS)、Rq、Rt=Rmax、Rp、Rv、R3z、R3y、Rz/JIS、Rs、Rsk、Rku、Rsm、Rmr
  • 更多参数:Rpc、Rk、 Rpk、Rvk、Mr1、Mr2
  • 测量范围:Ra:0.025-16um
  • 显示范围:
    1. Ra、Rq:0.005-16um
    2. Rz、R3z、Ry、Rt、Rp、Rm:0.02-160um
    3. Rsk:0-100%
    4. RS、RSm:0.02-1000um
    5. tp:0-100%
  • 测量图形:支撑率曲线、粗糙度、原始轮廓、波纹度
  • 量程范围:±20um、±40um、±80um、±160um
  • 最高显示分辨率:0.001um
  • 滤波方式:RC、PC-RC、GAUSS、D-P
  • 取样长度:0.25mm、0.8mm、2.5mm、自动
  • 评定长度:1L-5L(可选,L为取样长度)
  • 测量行程长度:3L-7L(可选,L为取样长度)
  • 最大驱动行程长度:17.5mm/0.71inch
  • 最小驱动行程长度:1.3mm/0.052inch
  • 示值误差:≤±10%
  • 示值变动性:≤6%
  • 传感器性能指标:
    1. 检测原理:位移式差动电感
    2. 针尖半径:5um
    3. 针尖材料:金刚石
    4. 触针测力:4mN
    5. 导头测力:400mN
    6. 触针角度:90°
  • 数据接口:USB
  • 内部存储能力:100组数据
  • 电池:内置锂离子充电电池
  • 显示方式:128×64 OLED点阵显示器(带背光)
  • 工作环境:周围无振动、无腐蚀性介质
    1. 温度:-20ºC~40ºC
    2. 相对湿度:小于90%
  • 重量:400g
  • 主机尺寸:158×55×52mm
  • 驱动器尺寸:23×27×115mm

ARS260粗糙度仪基本配置

  • ARS260粗糙度仪主机
  • 标准传感器
  • 传感器驱动器
  • 电源适配器
  • 多刻线样板
  • 可调小支架
  • 仪器箱
  • 使用说明书
  • 随机文件

ARS260粗糙度仪可选附件

  • 粗糙度仪选型
  • 粗糙度仪传感器
  • 粗糙度仪测量平台
  • 接长杆
  • 侧向转接杆
  • 上位机软件
