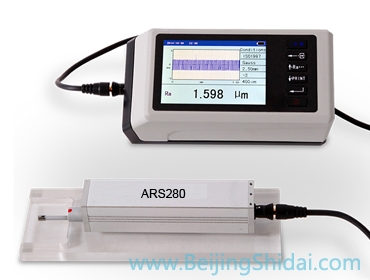

时代ARS280粗糙度仪

ARS280粗糙度仪测量原理

测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与 PC 机进行通讯。

ARS280粗糙度仪符合标准

• 计量检定规程：JJF 1105-2018 触针式表面粗糙度测量仪校准规范
• 国家标准：GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
• 国家标准：GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法　接触(触针)式仪器的标称特性》
• 符合ISO和GB标准，同时兼容DIN、ANSI、JIS标准

ARS280粗糙度仪产品用途

• ARS280高性能粗糙度仪设计体积小巧，方便携带，适用于现场测量各种机加工表面的粗糙度测量
• 将传感器垂直量程提高到400μm，对于一定弧面等凹凸起伏较大的工件有更大的适用性
• 采用主机和驱动器分体式设计，小巧的驱动器更加灵活
• 通过与高度尺、各类支架、测量平台等连接，实现众多外形复杂工件的表面测量
• 可以测量一定弧面、一定倾角、各类内腔壁、齿面、沟槽等
• 通过选配各种传感器，更能解决多种小孔径、小直径、曲面、沟槽、深槽等现场应用难题

ARS280粗糙度仪功能特点

• 传感器与主机分体结构，有利于传感器与被测面的稳定接触
• 点阵液晶触摸屏，分辨率320mm×480mm，可细腻显示全段粗糙度曲线
• 垂直量程50um、400um两档可调；垂直量程400um，量程增大，有利于凹凸表面的测量
• 满量程档位时，系统分辨力为8纳米；粗糙度曲线测量更逼真，各参数的计算更准确
• 数字调制与解调，提高仪器测量精度与抗干扰性能
• 触针位置显示；平均值、峰谷值、峰间距三种校准方式可调
• 全参数均可设置上下限报警
• 可自定义轮廓截面起始位置C，满足绗磨粗糙度测量要求
• 一次测量，可计算和显示ISOR族全族参数以及轮廓度P族全族参数
• 随机可存储10组数据
• 内置标准RS232接口、USB接口
• 可连接时代TA230打印机，实现粗糙度仪测量参数、轮廓图形、支承率曲线、幅度分布曲线现场打印
• 强大的PC上位机软件处理功能（可选）

ARS280粗糙度仪技术参数

• 测量参数：
1. Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr（C）、tp、Rmr、Rpm、Rz1max、RzJIS
2. Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2
3. Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr（c）、Pmr、Pz1max、PzJIS、Pδc、P△q
• 传感器：
1. 检测原理：电感式
2. 测量范围：400um
3. 针尖半径：5um
4. 针尖材料：金刚石
5. 触针测力：4mN
6. 触针角度：90°
7. 导头纵向半径：45mm
8. 最大驱动行程：19mm
• 量程和分辨力：
1. 量程：±25um     分辨力：0.001um
2. 量程：±200um   分辨力：0.008um
• 滤波方式：GAUSS、2RC
• 取样长度：0.08mm、0.25mm、0.8mm、2.5mm、自动
• 评定长度：1L～5L（可选，L为取样长度）
• 示值误差：不大于±10%
• 示值重复性：不大于6%
• 内置电池：锂离子充电电池
• 电源适配器：9V/3A
• 外型尺寸及重量：
1. 主   机：155mm×75mm×53mm，约580g
2. 驱动器：120mm×25mm×28mm，约165g
• 工作环境：温度：0oC～40oC     相对湿度：小于90%
