时代ARS1000粗糙度轮廓仪


查看大图

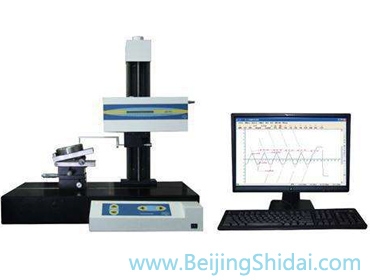

时代ARS1000粗糙度轮廓仪

北京时代ARS1000粗糙度轮廓仪已可同国外进口仪器性能相比,各方面指标已达到国际标准,广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。

  • 货  号:G5F33CE26E6F58
  • 品  牌:时代光南
  • 计量单位:
  • 销售价: ¥0
购买数量:
  (库存9999+)
app hook

ARS1000粗糙度轮廓仪概述

ARS1000粗糙度轮廓仪已可同国外进口仪器性能相比,各方面指标已达到国际标准,可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法可评定半径、角度处理,圆处理,点线处理,两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、槽深,槽宽,沟边距,沟心距垂直距离、水平距离、台阶等形状参数。

ARS1000粗糙度轮廓仪采用高精度传感器,测量值稳定精确,广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。

ARS1000粗糙度轮廓仪测量原理

测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗糙度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号,该信号经过放大及电平转换之后进入数据采集系统,DSP芯片将采集的数据进行数字滤波和参数计算,测量结果在液晶显示器上读出,也可在打印机上输出,还可以与PC机进行通讯。

ARS1000粗糙度轮廓仪符合标准

  • 计量检定规程:JJF 1105-2018 触针式表面粗糙度测量仪校准规范
  • 国家标准:GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
  • 国家标准:GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》
  • 国家标准:GB/T 10610-1998 《产品几何技术规范 表面结构 轮廓法评定表面结构的规则和方法》
  • 符合GB标准以及国际标准ISO5436, ISO11562,ISO4287

ARS1000粗糙度轮廓仪功能特点

  • 仪器驱动箱提供了行程为100、120、150毫米不同规格的高精度直线基准导轨,
  • 传感器沿导轨作直线运动,位移量采用精密光栅位移传感器进行数据采集。
  • 从而建立X坐标测量单位,在Z轴方向采用从10 mm至20mm两种规格差动式电感传感器,
  • 驱动箱可通过水平调节钮作±10度的水平调整,
  • 并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动,
  • 对于采样形状可以任意按比例放大,仪器带有电脑及专用测量软件,
  • 在WINDOWS XP操作系统下的测量软件操作直观方便,功能丰富,精度高,稳定性好,
  • 并方便打印输出和文件保存。

ARS1000粗糙度测量参数

时代ARS1000粗糙度仪测量参数

ARS1000轮廓测量参数

时代ARS1000粗糙度仪测量参数

ARS1000粗糙度轮廓仪基本配置

  • ARS1000粗糙度轮廓仪主机
  • 控制器
  • 驱动装置
  • 支柱及大理石底座部
  • 可调工作台
  • 角度调整工作台
  • V型台
  • 夹具
  • 传感器
  • 标准型触针
  • 小孔型触针
  • 轮廓触针
  • 粗糙度样板
  • 轮廓标准球
  • 计算机打印机
  • 使用说明书

ARS1000粗糙度轮廓仪可选附件
