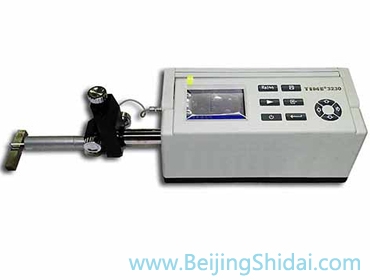

时代TIME3230粗糙度形状测量仪

TIME3230粗糙度仪测量原理

测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与 PC 机进行通讯。

TIME3230粗糙度仪符合标准

• 计量检定规程：JJF 1105-2018 触针式表面粗糙度测量仪校准规范
• 国家标准：GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
• 国家标准：GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法　接触(触针)式仪器的标称特性》
• 符合ISO和GB标准，同时兼容DIN、ANSI、JIS标准

TIME3230粗糙度仪功能特点

• 便携式机电一体化设计。
• 800um超大量程电感传感器。
• 可测量粗糙度、波纹度和原始轮廓参数并显示图形。
• 兼容多个国家标准。
• 具有带导头、无导头两种测量方式。
• 可测量划痕深度和台阶高度。
• 传感器与主机通过传感器升降架连接，无需借助平台，即可调节传感器高度。
• 量程大、支持无导头测量，可以分别描绘表面纹路的不同效果（粗糙度、波纹度、轮廓度）。
• 主机与驱动一体，无需平台支撑，即可实现主机俯仰角微调，传感器可独立升降、插拔更换。实现便携、移动测量。
• 系统分辨力高达1∶65536，（即，满量程条件下，量程分辨力为12.2nm），精确描绘表面纹理曲线。
• 一次测量，实现ISO标准全参数计算、及轮廓曲线描绘。选配定制软件，更可实现轮廓曲线的角度、弧度等多种参数的计算。
• 在测量行程方向上，起测位置可自行调节。
• 可连接电脑或专用打印机，实现粗糙度仪测量数据和图形现场打印。。
• 中/英文语言选择。
• 可配置Windows平台高级分析软件。
• 全系产品均可与电脑通讯、并有WIFI版，适应组网与在线测量。
• TIME3231、TIME3233更有"动侧联动"功能、专用于狭小区间（最窄可至1.5mm）的测量。

TIME3230粗糙度仪技术参数
