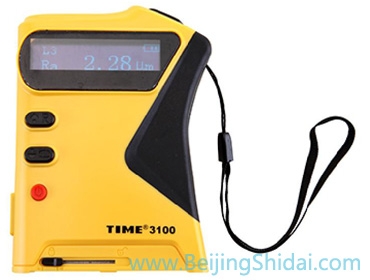

TIME3110粗糙度仪概述
TIME3110为手持式粗糙度仪是传感器和主机一体化的袖珍式仪器，具有手持式特点，更适宜在生产现场使用。可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属加工表面的检测。
TIME3110粗糙度仪粗糙度仪采用双屏显示，可同时在主视及俯视两方向显示测量结果，具有便携小巧的特点，方便携带适用于生产现场。
TIME3110粗糙度仪测量原理
测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与 PC 机进行通讯。
TIME3110粗糙度仪符合标准
- 计量检定规程：JJF 1105-2018 触针式表面粗糙度测量仪校准规范
- 国家标准：GB/T 3505-2009/IOS4287 《产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数》
- 国家标准：GB/T 6062-2009/IOS3274 《产品几何技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》
- 符合ISO和GB标准，同时兼容DIN、ANSI、JIS标准
TIME3110粗糙度仪功能特点
- 采用锂离子充电电池，可长时间工作，无记忆效应，充电时间短，电池寿命长
- 改进了电路的工作性能，降低了工作电压，功耗和电路噪声相应降低
- 改进了传感器的驱动机构、材料及加工工艺，装配更精确，测量更稳定
- 外形设计精致、美观，操作方便、舒适
- 采用了两个OLED点阵显示器，具有很好的可视化效果
- 可同时在主视及俯视两方向显示测量结果
- 自动检测电池电压并报警
- 具有校准功能
TIME3110粗糙度仪技术参数
- 测量参数：Ra、Rz
- 测量范围：Ra:0.05-6.5μm Rz:0.1-50μm
- 取样长度：0.25mm、0.8mm、2.5mm
- 评定长度：1.25mm、4mm、5mm
- 示值误差：≤±15％
- 示值变动性：＜12％
- 电源：3.7V锂离子电池
- 工作温度：0oC- 40oC
- 外型尺寸：116×86×30mm
- 重量：200g
TIME3110粗糙度仪基本配置
- TIME3110粗糙度仪主机
- 电源适配器
- 多刻线样板
- 仪器箱
- 使用说明书
- 随机文件
TIME3110粗糙度仪可选附件
- 粗糙度仪选型
- 粗糙度仪传感器
- 粗糙度仪测量平台
